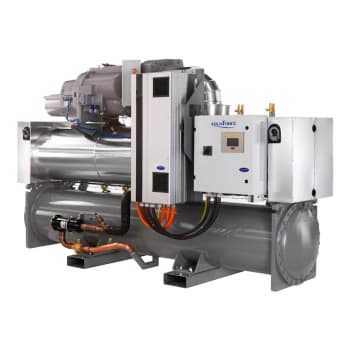

AquaForce® - Taajuusmuuttajaohjattu nestelauhdutteinen vedenjäähdytin 30XW-V
AquaForce® - Taajuusmuuttajaohjattu nestelauhdutteinen vedenjäähdytin
30XW-V
Kylmäaine: R-134a
Kompressori: Ruuvi, taajuusmuuttajaohjaus
Nimellisjäähdytysteho: 590-1 740 kW
Nestelauhdutteiset 30XW-V -yksiköt ovat ihanteellinen ratkaisu kaupallisiin ja teollisiin käyttökohteisiin, joissa asentajat, konsultit ja rakennuksen omistajat edellyttävät parasta laatua ja ihanteellista suorituskykyä erityisesti osateholla.
- Pieni energiankulutus
- Erinomainen luotettavuus
- Helppo ja nopea asennus
- Minimoidut käyttöäänen tasot
- Ympäristöstä huolehtiminen
- Suunnittelu tukemaan ekorakentamista
Pieni energiankulutus
- Suunniteltu äärimmäisen tehokkaaksi niin täys- kuin osateholla
- SEPR-arvo jopa 8,07 ja SEER-arvo jopa 8,43
- Taajuusmuuttajakäyttöiset kaksiroottoriset ruuvikompressorit mahdollistavat tarkan tehon mukautuksen rakennuksen kuormitusmuutoksiin, mikä alentaa huomattavasti yksikön sähkönkulutusta erityisesti osakuormituksella
- Moniputkilämmönvaihtimet takaavat tehostetun lämmönvaihtotehokkuuden
- Elektroninen paisuntaventtiili mahdollistaa toiminnan alhaisemmalla lauhdutuspaineella ja tehostaa höyrystimen lämmönvaihtopinta-alan käyttöä
- Optimoitu sähköinen suorituskyky
Erinomainen luotettavuus
- Tarjoaa tehostettua kokonaisvaltaista suorituskykyä
- Taajuusmuuttajakäyttöiset ruuvikompressorit, joissa on ylimittaiset laakerit ja imukaasulla jäähdytettävä moottori. Taajuusmuuttaja on optimoitu kullekin kompressorin moottorille takaamaan luotettavan toiminnan ja helpon kunnossapidon
- Automaattisesti mukautuva ohjaus
- Poikkeukselliset kestävyystestit
Helppo ja nopea asennus
- Kompakti muotoilu
- Yksinkertaistetut sähköliitännät
- Yksinkertaistetut putkiliitännät
- Nopea käyttöönotto
Ympäristöstä huolehtiminen
- R-134a-kylmäaine
- Tiivis kylmäainepiiri
Minimoidut käyttöäänen tasot
- Kompressorin moottoreissa käytetty taajuusmuuttajateknologia minimoi melutasot osateholla
- Äänenvaimentimet kompressorin poistolinjassa
- Lisävaruste 257 pienentää entisestään yksikön kokonaisvaltaista äänitasoa
Suunnittelu tukemaan ekorakentamista
Ekorakentamisessa on kyse ympäristön kannalta kestävästä rakennuksesta, jonka suunnittelussa, rakentamisessa ja käytössä on minimoitu ympäristöön kohdistuvat kokonaisvaikutukset. Lopputuloksena saatu rakennus on taloudellinen käyttää, tarjoaa parannettua viihtyvyyttä ja luo ihmisille yhä terveemmän asumis- ja työskentely-ympäristön, mikä parantaa tuottavuutta. Ilmastointijärjestelmä voi käyttää 30-40 prosenttia rakennuksen vuotuisesta energiankulutuksesta. Oikean ilmastointijärjestelmän valinta on yksi tärkeimmistä huomioitavista tekijöistä ekorakentamisessa. 30XW-V-yksikkö tarjoaa ratkaisun haastaville rakennuksille, joissa kuormitus vaihtelee ympäri vuoden.
Taajuusmuuttajakäyttöinen Thunderbolt-ruuvikompressori
- Edistykselliset ohjausalgoritmit yhdistävät taajuusmuuttajan ja kompressorin toiminnan optimaaliseksi, joka takaa kompressorin erinomaisen hyötysuhteen ja vedenjäähdyttimen äärimmäisen luotettavuuden
- Laakereiden öljypainevoitelu takaa luotettavan ja kestävän toiminnan myös maksimikuormituksella
- Poistolinjassa oleva äänenvaimennin vähentää huomattavasti poistokaasun sykintää ja tekee toiminnasta paljon hiljaisempaa
- Lauhdutin sisältää öljynerottimen, joka minimoi kylmäainepiirissä kiertävän öljymäärän ja ohjaa sen kompressorille
Touch Pilot -ohjaus
- Intuitiivinen, käyttäjäystävällinen 7-tuumainen käyttöliittymä väreissä
- Suora pääsy yksikön teknisiin piirustuksiin ja keskeisiin huoltoasiakirjoihin
- Näyttökuvissa ytimekästä ja selkeää tietoa käyttäjälle
- Kattava valikko, mukautettu eri käyttäjille
- Turvallinen käyttö ja yksikön asetus: salasanasuojaus takaa, etteivät luvattomat henkilöt pääse muokkaamaan mitään edistyksellisistä parametreista
- Yksinkertainen ja "älykäs" tiedonhankinta hyödyntää jatkuvan valvonnan keräämää tietoa kaikista koneen parametreista yksikön toiminnan optimoimiseksi
- Energianhallinta
Etähallinta (vakiona)
- Touch Pilot -ohjaus mahdollistaa yksiköiden helpon käytön internetin välityksellä tietokoneella, jossa on Ethernet-yhteys. Se tekee etäohjauksesta nopeaa ja helppoa ja tarjoaa huomattavia etuja huoltotoimenpiteisiin
- Varustettu RS485-sarjaportilla, joka tarjoaa useita etäohjauksen, -valvonnan ja -diagnostiikan mahdollisuuksia
- Viestii muiden taloautomaatiojärjestelmien kanssa valinnaisilla yhdyskäytävillä
- Seuraavat komennot/tarkastelut ovat mahdollisia etäyhteydellä:
- Lauhdutinpumppujen ohjaus
- Koneen käynnistys/pysäytys
- Kahden asetusarvon hallinta: erillisen kontaktin avulla voidaan aktivoida toinen asetusarvo (esimerkiksi: ei käytössä -tila)
- Pyynninrajoituksen asetus: rajoittaa vedenjäähdyttimen maksimitehon esiasetettuun arvoon
- Käyntitila: onko yksikkö toiminnassa vai valmiustilassa (ei jäähdytyskuormitusta)
- Hälytysten tarkastelu
- Lauhdutinpumppujen ohjaus
Pieni energiankulutus
- Suunniteltu äärimmäisen tehokkaaksi niin täys- kuin osateholla
- SEPR-arvo jopa 8,07 ja SEER-arvo jopa 8,43
- Taajuusmuuttajakäyttöiset kaksiroottoriset ruuvikompressorit mahdollistavat tarkan tehon mukautuksen rakennuksen kuormitusmuutoksiin, mikä alentaa huomattavasti yksikön sähkönkulutusta erityisesti osakuormituksella
- Moniputkilämmönvaihtimet takaavat tehostetun lämmönvaihtotehokkuuden
- Elektroninen paisuntaventtiili mahdollistaa toiminnan alhaisemmalla lauhdutuspaineella ja tehostaa höyrystimen lämmönvaihtopinta-alan käyttöä
- Optimoitu sähköinen suorituskyky
Erinomainen luotettavuus
- Tarjoaa tehostettua kokonaisvaltaista suorituskykyä
- Taajuusmuuttajakäyttöiset ruuvikompressorit, joissa on ylimittaiset laakerit ja imukaasulla jäähdytettävä moottori. Taajuusmuuttaja on optimoitu kullekin kompressorin moottorille takaamaan luotettavan toiminnan ja helpon kunnossapidon
- Automaattisesti mukautuva ohjaus
- Poikkeukselliset kestävyystestit
Helppo ja nopea asennus
- Kompakti muotoilu
- Yksinkertaistetut sähköliitännät
- Yksinkertaistetut putkiliitännät
- Nopea käyttöönotto
Ympäristöstä huolehtiminen
- R-134a-kylmäaine
- Tiivis kylmäainepiiri
Minimoidut käyttöäänen tasot
- Kompressorin moottoreissa käytetty taajuusmuuttajateknologia minimoi melutasot osateholla
- Äänenvaimentimet kompressorin poistolinjassa
- Lisävaruste 257 pienentää entisestään yksikön kokonaisvaltaista äänitasoa
Suunnittelu tukemaan ekorakentamista
Ekorakentamisessa on kyse ympäristön kannalta kestävästä rakennuksesta, jonka suunnittelussa, rakentamisessa ja käytössä on minimoitu ympäristöön kohdistuvat kokonaisvaikutukset. Lopputuloksena saatu rakennus on taloudellinen käyttää, tarjoaa parannettua viihtyvyyttä ja luo ihmisille yhä terveemmän asumis- ja työskentely-ympäristön, mikä parantaa tuottavuutta. Ilmastointijärjestelmä voi käyttää 30-40 prosenttia rakennuksen vuotuisesta energiankulutuksesta. Oikean ilmastointijärjestelmän valinta on yksi tärkeimmistä huomioitavista tekijöistä ekorakentamisessa. 30XW-V-yksikkö tarjoaa ratkaisun haastaville rakennuksille, joissa kuormitus vaihtelee ympäri vuoden.
Taajuusmuuttajakäyttöinen Thunderbolt-ruuvikompressori
- Edistykselliset ohjausalgoritmit yhdistävät taajuusmuuttajan ja kompressorin toiminnan optimaaliseksi, joka takaa kompressorin erinomaisen hyötysuhteen ja vedenjäähdyttimen äärimmäisen luotettavuuden
- Laakereiden öljypainevoitelu takaa luotettavan ja kestävän toiminnan myös maksimikuormituksella
- Poistolinjassa oleva äänenvaimennin vähentää huomattavasti poistokaasun sykintää ja tekee toiminnasta paljon hiljaisempaa
- Lauhdutin sisältää öljynerottimen, joka minimoi kylmäainepiirissä kiertävän öljymäärän ja ohjaa sen kompressorille
Touch Pilot -ohjaus
- Intuitiivinen, käyttäjäystävällinen 7-tuumainen käyttöliittymä väreissä
- Suora pääsy yksikön teknisiin piirustuksiin ja keskeisiin huoltoasiakirjoihin
- Näyttökuvissa ytimekästä ja selkeää tietoa käyttäjälle
- Kattava valikko, mukautettu eri käyttäjille
- Turvallinen käyttö ja yksikön asetus: salasanasuojaus takaa, etteivät luvattomat henkilöt pääse muokkaamaan mitään edistyksellisistä parametreista
- Yksinkertainen ja "älykäs" tiedonhankinta hyödyntää jatkuvan valvonnan keräämää tietoa kaikista koneen parametreista yksikön toiminnan optimoimiseksi
- Energianhallinta
Etähallinta (vakiona)
- Touch Pilot -ohjaus mahdollistaa yksiköiden helpon käytön internetin välityksellä tietokoneella, jossa on Ethernet-yhteys. Se tekee etäohjauksesta nopeaa ja helppoa ja tarjoaa huomattavia etuja huoltotoimenpiteisiin
- Varustettu RS485-sarjaportilla, joka tarjoaa useita etäohjauksen, -valvonnan ja -diagnostiikan mahdollisuuksia
- Viestii muiden taloautomaatiojärjestelmien kanssa valinnaisilla yhdyskäytävillä
- Seuraavat komennot/tarkastelut ovat mahdollisia etäyhteydellä:
- Lauhdutinpumppujen ohjaus
- Koneen käynnistys/pysäytys
- Kahden asetusarvon hallinta: erillisen kontaktin avulla voidaan aktivoida toinen asetusarvo (esimerkiksi: ei käytössä -tila)
- Pyynninrajoituksen asetus: rajoittaa vedenjäähdyttimen maksimitehon esiasetettuun arvoon
- Käyntitila: onko yksikkö toiminnassa vai valmiustilassa (ei jäähdytyskuormitusta)
- Hälytysten tarkastelu
- Lauhdutinpumppujen ohjaus
