La Capilla Sixtina - Patrimonio cultural

Los ingenieros de AdvanTEC de Carrier, un grupo de expertos en eficiencia y medio ambiente, han desarrollado una innovadora solución de calefacción, ventilación y acondicionamiento del aire (HVAC) para garantizar la conservación de la Capilla Sixtina durante muchos años.
carrier-map-case-study-italy-vatican
account_circleCliente Museos Vaticanos
roomUbicación Estado de la Ciudad del Vaticano
calendar_todayFecha 2014
carrier-case-study-sistine-chapel-3D

Descripción del proyecto

Cada año alrededor de seis millones de personas visitan la Capilla Sixtina para admirar los frescos de Miguel Ángel. Desde su culminación hace más de quinientos años, la Capilla Sixtina acoge a un número cada vez mayor de visitantes, que traen consigo calor, humedad, polvo y CO2. Ante el riesgo de que la obra sufriese daños graves, los conservadores del museo dieron la alarma y acudieron a Carrier en busca de una solución para salvar esta obra maestra. Los equipos de expertos de Carrier trabajaron en estrecha colaboración con el Vaticano para diseñar un sistema de refrigeración y conservación de la Capilla Sixtina.
El resultado es un sistema único e innovador que mantiene dentro de la capilla condiciones climáticas óptimas y conserva el pasado para disfrute de las generaciones futuras.

Antecedentes

En 1993, Carrier diseñó e instaló el primer sistema de aire acondicionado de la Capilla Sixtina, pensado para una carga de 700 visitantes simultáneos. Durante su vida útil, el sistema ha funcionado siempre conforme a lo previsto, pero no tenía potencia suficiente para hacer frente al aumento del número de visitantes.

El equipo de AdvanTEC se basó en avanzadas simulaciones por ordenador para calcular el caudal de aire y analizar el clima de la capilla. Se centró en los parámetros críticos: humedad relativa constante, velocidad del aire reducida, temperatura estable y concentración de dióxido de carbono.

Los equipos internacionales de United Technologies Corp. y Carrier, con su dominio de la tecnología actual, desarrollaron una solución única de HVAC que garantiza la conservación de este patrimonio de la humanidad y mantiene condiciones óptimas para hasta 2000 visitantes simultáneos en el interior de la Capilla Sixtina.

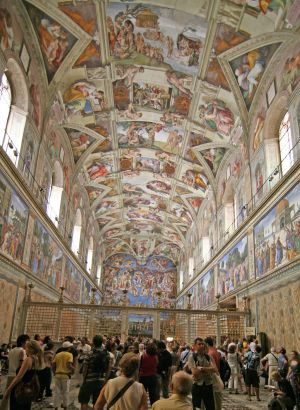

caso práctico de carrier en capilla sixtina llena de gente
Principales ventajas
  • Respeto de la arquitectura del lugar
  • Aumento del caudal de aire
  • Control de la velocidad, calidad, temperatura y humedad del aire
  • Sistema de diseño muy eficiente y ahorrador de energía
  • Ofrece redundancia
  • Se mantiene el acceso de visitantes durante la instalación
  • Inclusión de contrato de mantenimiento
Tecnologías
  • Enfriadora 30XWV580 AquaForce® de Carrier con inteligencia Greenspeed®
  • Unidad de tratamiento de aire 39HQ
  • Refrigerador seco FCL91: intercambiador de calor ventilado
  • Difusores en forma de trompeta con placa perforada en forma de diamante: optimizan el flujo y la velocidad de aire para mantener condiciones de «aire inmóvil»
  • Sistema de automatización del edificio que regula y genera informes en tiempo real.
carrier-case-study-sistine-chapel-video-counting-screen
Innovador recuento mediante vídeo
Una innovadora aplicación de recuento mediante vídeo detecta el número de visitantes, anticipa la concentración de CO2 y ajusta el caudal de aire.
Problemas y soluciones

El proyecto presentaba complejidades especiales, y la solución obtenida consiguió:

  • Eficiencia: dos veces más eficiente que el sistema anterior;
  • Capacidad: capacidad tres veces mayor;
  • «Invisibilidad»: el sistema, incluidos sensores, cableado, unidades de tratamiento del aire, bombas, enfriadoras y difusores, es casi invisible para el público;
  • Calidad del aire las unidades de acondicionamiento del aire están provistas de seis niveles de filtración;
  • Control del ruido: el sistema está diseñado para funcionar a niveles de «silencio de iglesia» en condiciones operativas normales;
  • Innovación se utiliza por primera vez una nueva aplicación de ahorro energético;
  • Redundancia funcional proporcionada por 2 subsistemas idénticos/
carrier-case-study-sistine-chapel-roof
Fuente: Vídeo«El arte de lo invisible», Capilla Sixtina, Vaticano, 2014
