Unità di trattamento dell'aria compatta 39CQ
Unità di trattamento dell'aria compatta
39CQ
Flusso d'aria: 1.000-6.000 m³/h
L'unità di trattamento dell'aria 39CQ è un'unità di ventilazione modulare, configurabile in base alle esigenze, conforme alle normative in vigore. È particolarmente adatta agli edifici del settore terziario: amministrazione, uffici, strutture scolastiche, biblioteche, centri comunitari, caffè, hotel, ristoranti, centri commerciali, case di cura, strutture sanitarie e alloggi collettivi.
- Possiamo garantire che la UTA modulare ultrasottile rappresenta la soluzione perfetta
- Ideale per un'installazione compatta
- Disponibile nelle versioni a portata singola o a portata doppia allineata o adiacente
- 3 taglie per gestire portate d'aria da 1.000 a 6.000 m3/h
- Unità disponibili in più versioni: flusso singolo, flusso doppio allineato e flusso doppio adiacente
- Utilizzate per il ricambio di aria fresca, il ricircolo dell'aria, l'estrazione dell'aria e il trattamento dell'aria
- 3 modelli:

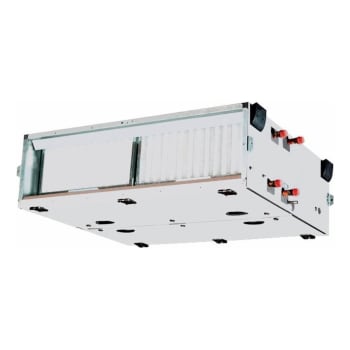

- versione orizzontale a soffitto, con accesso dal basso,
- versione orizzontale a pavimento, con accesso dall'alto,

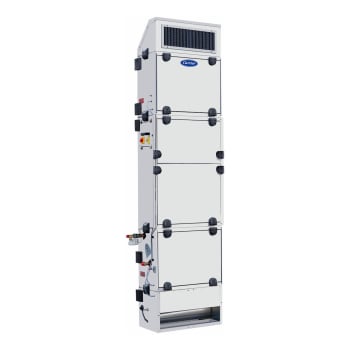

- versione verticale a parete, con accesso dal lato frontale
Involucro
- Pannelli a doppio rivestimento in lamiera d'acciaio zincata su entrambi i lati. Spessore: 8/10 mm
- Finitura dei pannelli esterni con vernice RAL 7035
- Classificazione antincendio M0/A1
- Lana minerale da 25 mm di spessore
Raccordi e utilità
- Possibilità di posizionare un raccordo idraulico sul lato destro o sinistro (da specificare sull'ordine)
- Il posizionamento delle porte di accesso cambia in base al modello prescelto
Serranda
- Serranda esterna senza telaio
- Per la serranda, è possibile optare per la classe di tenuta 1 o 3, come previsto dalla norma EN 1751
- La serranda ha uno spessore di 110 mm per un'altezza di 310 mm
- Servomotore opzionale
Filtrazione
- Cella filtrante di dimensioni universali
- Fino a tre stadi di filtrazione in base alla portata d'aria
- Filtri pieghettati con classe di efficienza G4, M5, F7 e F9 HPE
- Filtri a tasche corte con classe di efficienza da M6 a F7
- Filtri a tasche rigide con classe di efficienza da M6 a F9
- Presa di pressione effettuata a ogni stadio di filtrazione
- Opzione, pressostato, manometro, …
Batteria di scambio termico
- Batteria ad acqua: tubi di rame e alette in alluminio
- Batteria evaporatore: tubi di rame e alette in alluminio
- Riscaldatore elettrico
Ventilazione
- Gruppo motoventilatore ad azionamento diretto tipo plug-fan
- 1 o 2 motoventilatori per ogni portata d'aria, in base alla taglia e alle condizioni
- Plug-fan collegato a un motore all'estremità d'albero
- Motore AC con convertitore di frequenza opzionale
- Motore EC (motore a commutazione elettronica con dispositivo di controllo della velocità integrato)
- Camera di miscelazione a 2 canali: disponibilità di 3 posizioni per le portate d'aria
- Camera di miscelazione a 3 vie
- Plenum diritto o angolare
- Silenziatore
- Scambiatore di calore a piastre adiacenti
- Sistema di controllo
