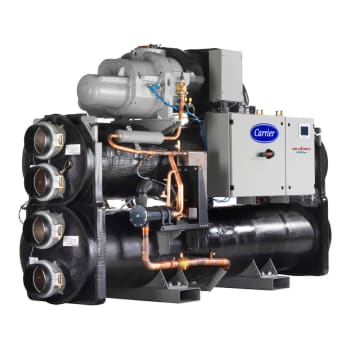

AquaForce® - Watergedreven warmtepomp voor hoge temperatuur met HFO-koudemiddel R-1234ze
61XWHZE

Koudemiddel: R-1234ze

Compressor: schroeftype met variabel toerental

Nominaal koelvermogen: 200 - 2.500 kW

De AQUAFORCE PUREtec 61XWHZE watergekoelde warmtepompen zijn de voorkeursoplossing voor industriële en commerciële verwarmingsapplicaties waar eindgebruikers, consultants en gebouweigenaren optimale prestaties, hoge watertemperaturen, milieuvriendelijke oplossingen en maximale betrouwbaarheid vereisen.

  • Hernieuwbare warmte-oplossing produceert warm water tot 85 °C
  • Verschillende toepassingen: stadsverwarming, ruimteverwarming, procesverwarming
  • Verschillende hernieuwbare energiebronnen: afvalwarmte van datacenters, de industrie, grijs water, grondwater

Verkrijgbaar in drie versies:
  • 61XWHLZE voor warmtebronnen met lage temperaturen
  • 61XWH-ZE voor warmtebronnen met gemiddelde temperaturen
  • 61XWHHZE voor warmtebronnen met hoge temperaturen

Hernieuwbare warmte-oplossing

  • De perfecte oplossing voor stadsverwarmingssystemen
    • Meerdere 61XWHZE-warmtepompen kunnen worden gecombineerd voor de beste efficiëntie en hogere vermogens
    • Komen in aanmerking voor financiële stimuleringsregelingen in veel landen
  • Perfecte oplossing voor slimme steden
  • Perfecte oplossing voor procesverwarming en (kantoor)gebouwverwarming

Laag energieverbruik

  • Hernieuwbare energiebron om te voldoen aan de EU 2020 doelstellingen (27% hernieuwbare energie)
  • Geen gasnetwerk nodig
  • De warmtepomptechnologie is efficiënter en duurzamer dan alle systemen die werken met verbranding van fossiele brandstoffen
  • Hoge warmteprestatiecoëfficiënt (COP van 6 of meer), met zeer lage CO2-uitstoot vergeleken met traditionele verwarmingsketels
  • De hoge energie-efficiëntie wordt bereikt door een Carrier-schroefcompressor met dubbele rotors, die is voorzien van een zeer efficiënte motor en een klep met variabele capaciteit waarmee het verwarmingsvermogen nauwkeurig op de belasting kan worden afgestemd
  • Badwarmtewisselaars met meerdere leidingen voor een betere efficiëntie van de warmtewisseling
  • Elektronische expansieklep die het warmtewisselaaroppervlak van de verdamper beter benut
  • Economizersysteem

Laag geluidsniveau

  • Dempers op de persgasleiding van de compressors
  • Geluiddempers in de retourleiding van de economizer
  • Akoestische isolatie op componenten die het meeste geluid afstralen
  • Specifieke demping mogelijk op aanvraag

Snelle en eenvoudige installatie

  • U hebt alleen een elektrische aansluiting en een waterbron nodig
  • Compact ontwerp
  • Vereenvoudigde elektrische aansluitingen
  • Vereenvoudigde hydraulische aansluitingen
  • Snelle inbedrijfstelling

Zorg voor het milieu

  • Langetermijnoplossing met PUREtec™-koudemiddel R-1234ze
  • Hermetisch gesloten koudemiddelcircuit

Hoge betrouwbaarheid en gemakkelijk te onderhouden

  • Betere algemene prestaties naast de alom gewaardeerde productkwaliteit en betrouwbaarheid van Carrier
  • De belangrijkste componenten worden geselecteerd en getest met koudemiddel R-1234ze om de kans op eventuele storingen te minimaliseren. Bovendien is hier in het ontwerp ook rekening mee gehouden
  • Schroefcompressors van industrieel type met overgedimensioneerde lagers en zuiggasgekoelde motor
  • Compressorcomponenten zijn gemakkelijk op locatie toegankelijk zodat stilstandtijd minimaal is
  • Eén of twee onafhankelijke koudemiddelcircuits; het tweede circuit neemt het automatisch over als het eerste circuit in storing valt
  • Elektronische stromingsbeveiliging. Automatische instelling op basis van de koelergrootte en het type vloeistof
  • Autoadaptieve regeling
  • Uitgebreide duurzaamheidstests

Veilig ontwerp Carrier

  • Specifieke compressorpakkingen die compatibel zijn met HFO-1234ze, getest en gevalideerd
  • Nieuwe veerveiligheden die zijn ontworpen voor gebruik met HFO-1234ze en hoge temperaturen
  • Specifieke schakelkast met verbeterde afdichting en geïntegreerde ventilator die de schakelkast op overdruk houdt om risico op ontsteking te voorkomen
  • Nieuwe regelalgoritmen

Schroefcompressor 06T met dubbele rotor

  • Voorzien van lagers met extra grote rollers en oliedruksmering voor betrouwbare en duurzame werking, ook bij maximale belasting
  • Optimale aanpassing van het koelvermogen van de compressor
  • Als er een storing optreedt, blijft de compressor in bedrijf, zij het met verlaagd vermogen (onbelast bedrijf)
  • Door de geluidsdemper in de persgasleiding worden persgaspulsaties aanzienlijk verminderd, waardoor een veel stillere werking ontstaat
  • In de condensor is een olieafscheider opgenomen die de hoeveelheid circulerende olie in het koudemiddelcircuit minimaliseert en terugvoert naar de compressorfunctie
carrier-06Z-schroefcompressor-voor-koelmachines

Touch Pilot-regeling

  • Een intuïtieve en gebruikersvriendelijke 5"-kleureninterface
  • Directe toegang tot de technische tekeningen van de unit en belangrijkste onderhoudsdocumenten
  • Screenshots met beknopte en duidelijke informatie in lokale taal
  • Compleet menu, aangepast voor verschillende gebruikers
  • Eenvoudige toegang tot de schakelkast met hellende touchscreen bevestiging om onder alle lichtomstandigheden de leesbaarheid te verzekeren
  • Veilige bediening en machine-instelling: beveiliging met een wachtwoord zorgt ervoor dat onbevoegd personeel geen belangrijke parameters kan aanpassen
  • Simpele en slimme intelligentie maakt gebruik van verzameling van gegevens uit de voortdurende bewaking van alle machineparameters om de werking van de unit te optimaliseren
  • Energiebeheer
carrier-koelmachines-en-warmtepompen-touch-pilot-junior-regelingsscherm

Beheer op afstand (standaard)

  • Makkelijk toegankelijk vanaf internet
  • Afstandsbediening is snel en gemakkelijk
  • Optionele communicatiegateways
  • Voorzien van een seriële RS485-poort voor verschillende manieren van afstandsbediening, bewaking en diagnose
  • Opdrachten/visualisaties:
    • Regeling van condensorpompen
    • Start/stop van de machine
    • Beheer met dubbel setpoint
    • Instelling van capaciteitsbegrenzing
    • Visualisering van werking
    • Alarmvisualisatie

Beheer op afstand (energiebeheeroptie)

  • Omgevingstemperatuur
  • Opnieuw instellen van setpoint
  • Capaciteitsbegrenzing, maakt begrenzing van het maximale warmtepompvermogen mogelijk
  • Capaciteitsbegrenzing 1 en 2: wanneer deze contacten sluiten wordt het maximale vermogen van de warmtepomp begrensd tot twee vooraf ingestelde waarden
  • Gebruikersveiligheid
  • Tijdschema overbrugging
  • Buiten dienst
  • Warmtepompvermogen
  • Waarschuwingsindicatie
  • Master / Slave
  • Ster-delta start
  • Master/slave-werking
  • Eén hoofdstroomaansluiting
  • Geen hoofdschakelaar
  • Lon-, J-Bus- of BacNet-gateway
  • Energie Management Module
  • 7"-bedieningspaneel
  • Voldoet aan Zwitserse regelgeving
  • Laag geluidsniveau
  • Verdamperaansluitkit voor lasverbindingen
Verkrijgbaar in drie versies:
  • 61XWHLZE voor warmtebronnen met lage temperaturen
  • 61XWH-ZE voor warmtebronnen met gemiddelde temperaturen
  • 61XWHHZE voor warmtebronnen met hoge temperaturen

Hernieuwbare warmte-oplossing

  • De perfecte oplossing voor stadsverwarmingssystemen
    • Meerdere 61XWHZE-warmtepompen kunnen worden gecombineerd voor de beste efficiëntie en hogere vermogens
    • Komen in aanmerking voor financiële stimuleringsregelingen in veel landen
  • Perfecte oplossing voor slimme steden
  • Perfecte oplossing voor procesverwarming en (kantoor)gebouwverwarming

Laag energieverbruik

  • Hernieuwbare energiebron om te voldoen aan de EU 2020 doelstellingen (27% hernieuwbare energie)
  • Geen gasnetwerk nodig
  • De warmtepomptechnologie is efficiënter en duurzamer dan alle systemen die werken met verbranding van fossiele brandstoffen
  • Hoge warmteprestatiecoëfficiënt (COP van 6 of meer), met zeer lage CO2-uitstoot vergeleken met traditionele verwarmingsketels
  • De hoge energie-efficiëntie wordt bereikt door een Carrier-schroefcompressor met dubbele rotors, die is voorzien van een zeer efficiënte motor en een klep met variabele capaciteit waarmee het verwarmingsvermogen nauwkeurig op de belasting kan worden afgestemd
  • Badwarmtewisselaars met meerdere leidingen voor een betere efficiëntie van de warmtewisseling
  • Elektronische expansieklep die het warmtewisselaaroppervlak van de verdamper beter benut
  • Economizersysteem

Laag geluidsniveau

  • Dempers op de persgasleiding van de compressors
  • Geluiddempers in de retourleiding van de economizer
  • Akoestische isolatie op componenten die het meeste geluid afstralen
  • Specifieke demping mogelijk op aanvraag

Snelle en eenvoudige installatie

  • U hebt alleen een elektrische aansluiting en een waterbron nodig
  • Compact ontwerp
  • Vereenvoudigde elektrische aansluitingen
  • Vereenvoudigde hydraulische aansluitingen
  • Snelle inbedrijfstelling

Zorg voor het milieu

  • Langetermijnoplossing met PUREtec™-koudemiddel R-1234ze
  • Hermetisch gesloten koudemiddelcircuit

Hoge betrouwbaarheid en gemakkelijk te onderhouden

  • Betere algemene prestaties naast de alom gewaardeerde productkwaliteit en betrouwbaarheid van Carrier
  • De belangrijkste componenten worden geselecteerd en getest met koudemiddel R-1234ze om de kans op eventuele storingen te minimaliseren. Bovendien is hier in het ontwerp ook rekening mee gehouden
  • Schroefcompressors van industrieel type met overgedimensioneerde lagers en zuiggasgekoelde motor
  • Compressorcomponenten zijn gemakkelijk op locatie toegankelijk zodat stilstandtijd minimaal is
  • Eén of twee onafhankelijke koudemiddelcircuits; het tweede circuit neemt het automatisch over als het eerste circuit in storing valt
  • Elektronische stromingsbeveiliging. Automatische instelling op basis van de koelergrootte en het type vloeistof
  • Autoadaptieve regeling
  • Uitgebreide duurzaamheidstests

Veilig ontwerp Carrier

  • Specifieke compressorpakkingen die compatibel zijn met HFO-1234ze, getest en gevalideerd
  • Nieuwe veerveiligheden die zijn ontworpen voor gebruik met HFO-1234ze en hoge temperaturen
  • Specifieke schakelkast met verbeterde afdichting en geïntegreerde ventilator die de schakelkast op overdruk houdt om risico op ontsteking te voorkomen
  • Nieuwe regelalgoritmen

Schroefcompressor 06T met dubbele rotor

  • Voorzien van lagers met extra grote rollers en oliedruksmering voor betrouwbare en duurzame werking, ook bij maximale belasting
  • Optimale aanpassing van het koelvermogen van de compressor
  • Als er een storing optreedt, blijft de compressor in bedrijf, zij het met verlaagd vermogen (onbelast bedrijf)
  • Door de geluidsdemper in de persgasleiding worden persgaspulsaties aanzienlijk verminderd, waardoor een veel stillere werking ontstaat
  • In de condensor is een olieafscheider opgenomen die de hoeveelheid circulerende olie in het koudemiddelcircuit minimaliseert en terugvoert naar de compressorfunctie
carrier-06Z-schroefcompressor-voor-koelmachines

Touch Pilot-regeling

  • Een intuïtieve en gebruikersvriendelijke 5"-kleureninterface
  • Directe toegang tot de technische tekeningen van de unit en belangrijkste onderhoudsdocumenten
  • Screenshots met beknopte en duidelijke informatie in lokale taal
  • Compleet menu, aangepast voor verschillende gebruikers
  • Eenvoudige toegang tot de schakelkast met hellende touchscreen bevestiging om onder alle lichtomstandigheden de leesbaarheid te verzekeren
  • Veilige bediening en machine-instelling: beveiliging met een wachtwoord zorgt ervoor dat onbevoegd personeel geen belangrijke parameters kan aanpassen
  • Simpele en slimme intelligentie maakt gebruik van verzameling van gegevens uit de voortdurende bewaking van alle machineparameters om de werking van de unit te optimaliseren
  • Energiebeheer
carrier-koelmachines-en-warmtepompen-touch-pilot-junior-regelingsscherm

Beheer op afstand (standaard)

  • Makkelijk toegankelijk vanaf internet
  • Afstandsbediening is snel en gemakkelijk
  • Optionele communicatiegateways
  • Voorzien van een seriële RS485-poort voor verschillende manieren van afstandsbediening, bewaking en diagnose
  • Opdrachten/visualisaties:
    • Regeling van condensorpompen
    • Start/stop van de machine
    • Beheer met dubbel setpoint
    • Instelling van capaciteitsbegrenzing
    • Visualisering van werking
    • Alarmvisualisatie

Beheer op afstand (energiebeheeroptie)

  • Omgevingstemperatuur
  • Opnieuw instellen van setpoint
  • Capaciteitsbegrenzing, maakt begrenzing van het maximale warmtepompvermogen mogelijk
  • Capaciteitsbegrenzing 1 en 2: wanneer deze contacten sluiten wordt het maximale vermogen van de warmtepomp begrensd tot twee vooraf ingestelde waarden
  • Gebruikersveiligheid
  • Tijdschema overbrugging
  • Buiten dienst
  • Warmtepompvermogen
  • Waarschuwingsindicatie
  • Master / Slave
  • Ster-delta start
  • Master/slave-werking
  • Eén hoofdstroomaansluiting
  • Geen hoofdschakelaar
  • Lon-, J-Bus- of BacNet-gateway
  • Energie Management Module
  • 7"-bedieningspaneel
  • Voldoet aan Zwitserse regelgeving
  • Laag geluidsniveau
  • Verdamperaansluitkit voor lasverbindingen
carrier-innovation-puretec-logo
61XWHZE met Puretec™-koudemiddel

Carrier gaat de uitdaging van efficiëntie en klimaatverandering aan met het PUREtec™ assortiment die niet alleen de ozonlaag beschermd maar ook een zeer gering effect heeft op de opwarming van de aarde.

carrier-video-screenshot-smart-city
61XWHZE, in het centrum van de Smart City
De AquaForce PUREtec 61XWHZE-serie is een nieuwe generatie hogetemperatuur-warmtepompen die gebruik maakt van koudemiddel HFO R-1234ze met een lager aardopwarmingsvermogen (GWP) en die heet water levert tot maximaal 85 graden Celsius.

De AquaForce 61XWHZE warmtepompen kunnen zowel natuurlijke en afvalwarmtebronnen gebruiken voor het verzorgen van duurzame energieoplossingen voor diverse verwarmingstoepassingen. Door het gebruik van hernieuwbare energiebronnen uit lucht, water en aarde bieden AquaForce 61XWHZE warmtepompen een meer duurzame energieoplossing aan Smart Cities.
