Kompakt-Klimazentrale
39CQ

Luftvolumenstrom: 1 000-6 000 m³/h

Die Klimazentrale 39CQ ist ein modulares und konfigurierbares Lüftungsgerät für jeden Bedarf, das alle derzeit gültigen Normen erfüllt. Besonders geeignet für Gebäude des Dienstleistungsbereichs: Verwaltung, Büros, Bildungseinrichtungen, Bibliotheken, Gemeindezentren, Cafés, Hotels, Restaurants, Einkaufszentren, Pflegeheime, medizinische Einrichtungen und Wohnanlagen.

Modular aufgebaute, extraflache Klimazentrale für alle Anwendungen
Ideal bei begrenzten Raumverhältnissen
Ohne oder mit Wärmerückgewinnung in verschiedenen Ausführungen

3 Baugrößen für Luftvolumenströme 1 000 bis 6 000 m³/h
Sie ist in verschiedenen Ausführungen lieferbar: ohne Wärmerückgewinnung oder mit Parallel- oder Kreuzstromwärmetauscher
Einsetzbar für Frischluftwechsel, Umluft, Absaugung und Luftbehandlung
3 verschiedene Modelle:

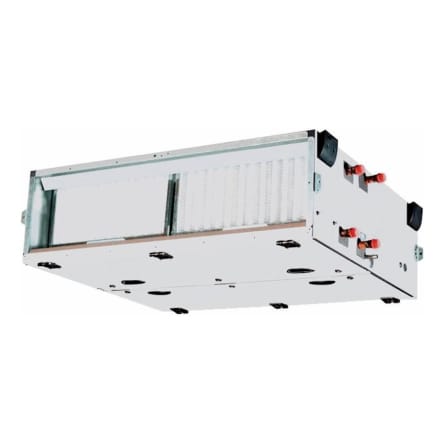

- Horizontale Ausführung als Deckengerät, mit Zugang von unten
- Horizontale Ausführung, für Bodenaufstellung, mit Zugang von oben

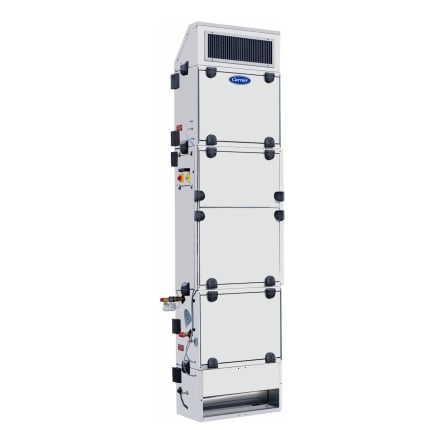

- Vertikale Ausführung, als Wandgerät, mit Zugang von vorne

Gehäuse

Doppelwandige Platten aus beidseitig verzinktem Stahlblech, Stärke 8/10 mm
Außenseiten vorlackiert in RAL 7035
Baustoffklasse M0/A1
Mineralwolle, 25 mm dick

Anschluss und Zugänglichkeit

Hydraulikanschluss links oder rechts möglich (bei der Bestellung angeben)
Die Lage der Zugangstüren ist modellabhängig

Klappe

Außenklappen ohne Gehäuse
Klappen mit wahlweiser Dichtheitsklasse 1 oder 3 nach EN 1751
Klappen mit einer Tiefe von 110 mm und einer Höhe von 310 mm
Stellantrieb als Option

Filterung

Filtergehäuse für alle Filterabmessungen
Für Ab- sowie Zuluft sind je 3 Filterstufen möglich
Plisseefilter, Effizienzklassen G4, M5, F7 und F9 HPE
Kurze Taschenfilter, Effizienzklassen M6 bis F7
Starre Taschenfilter, Effizienzklassen M6 bis F9
Standardmäßiger Druckfühleranschluss an jeder Filterstufe
Option, Pressostat, Manometer, …

Wärmetauschregister

Wasserregister: Kupferrohre und Aluminiumlamellen
Verdampferregister: Kupferrohre und Aluminiumlamellen
Elektro-Heizregister

Lüftung

Direkt angetriebener Ventilator vom Typ "Plug fan"
1 oder 2 Ventilatoren pro Luftstrom, abhängig von der Baugröße und den Betriebsbedingungen
Ventilator mit frei laufendem Rad und fliegend auf der Motorwelle befestigt
Wechselstrommotor mit optionalem Frequenzumformer
EC-Motor (elektronisch kommutiert, mit integrierter Drehzahlregelung)

2-Wege-Mischluftkasten: 3 Luftstromkonfigurationen möglich
3-Wege-Mischluftkasten
mit geradem Luftdurchgang oder Umlenkung
Schalldämpfer
Kreuzstrom-Plattenwärmetauscher
Regelung

Baureihe

3 Baugrößen für Luftvolumenströme 1 000 bis 6 000 m³/h
Sie ist in verschiedenen Ausführungen lieferbar: ohne Wärmerückgewinnung oder mit Parallel- oder Kreuzstromwärmetauscher
Einsetzbar für Frischluftwechsel, Umluft, Absaugung und Luftbehandlung
3 verschiedene Modelle:
- Horizontale Ausführung als Deckengerät, mit Zugang von unten
- Horizontale Ausführung, für Bodenaufstellung, mit Zugang von oben
- Vertikale Ausführung, als Wandgerät, mit Zugang von vorne

Merkmale und Vorteile
