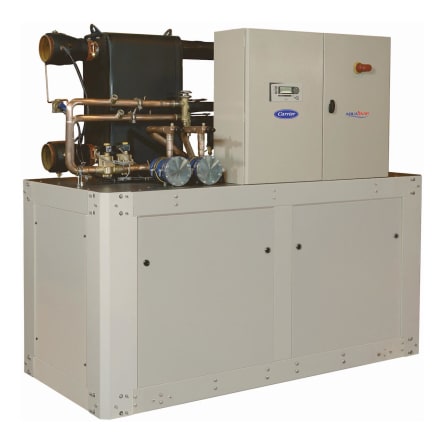

AquaSnap® - Wärmepumpe und wassergekühlter Scroll-Flüssigkeitskühler
30WI

Kältemittel: HFC R-410A

Verdichter: Scroll mit fester Drehzahl

Nenn-Kälteleistung: 220-710 kW

Nenn-Heizleistung: 260-880 kW

Die neue Generation der wassergekühlten Flüssigkeitskühler des Typs AQUASNAP 30WI ist die optimale Lösung für alle Aufgaben der Prozesskühlung oder -erhitzung. Diese Geräte sind für die Installation in vor Frost und Witterungseinflüssen geschützten Technikräumen ausgelegt.

  • Anwendung Kühlen und Heizen
  • Hohe Energieeffizienz
  • Kompakte Konstruktion
  • Niedriger Schallpegel
  • Erweiterter Anwendungsbereich

Modelle für reinen Kühl- oder Heizbetrieb mit wassergekühltem Verflüssiger.
Schallschutzausführung:
a - Ausführung STANDARD
b - Ausführung LOW NOISE. Ummantelung der Verdichter
c - Version VERY LOW NOISE. Verkleidung der Verdichter mit schalldämmender Verkleidung

Allgemeine Beschreibung

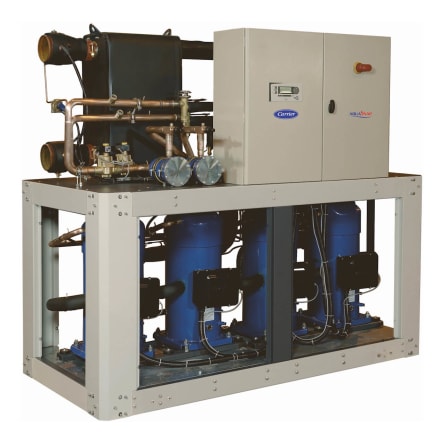

  • Hermetische SCROLL-Verdichter
  • Kaltwasserverdampfer mit gelöteten Plattenwärmetauschern
  • Warmwasserverflüssiger mit gelöteten Plattenwärmetauschern
  • Elektrischer Schaltschrank für Leistungs- und Steuerkreis:
    • Stromversorgung 400V-Drehstrom-50Hz (+10 % / -10 %) + Erde
    • Serienmäßiger Transformator zur Versorgung des Fernsteuerkreises mit 230 V Wechselstrom, 50 Hz
  • Elektronisches Regelmodul 30WI Control

Konformität mit europäischen Normen und Richtlinien

  • Maschinen-Richtlinie 2006/42/EG
  • EMV-Richtlinie 2004/108/EG
  • EMV-Norm EN 61800-3 'C3'
  • Niederspannungsrichtlinie 2006/95/EG
  • RoHS 2011/65/EU
  • Druckgeräterichtlinie (DGRL) 97/23/EG
  • Maschinenrichtlinie EN 60-204 -1

Hauptbauteile

  • Verdichter
    • Sauggasgekühlter integrierter Motor
    • Motorschutz durch internen Wicklungsthermostat
    • Montage auf Schwingungsdämpfern
  • Verdampfer und Verflüssiger
    • Wärmetauscher aus hartgelöteten Platten.
    • Platten aus rostfreiem Stahl AISI 316
    • Optimiertes Plattenprofil für höchste Leistung
    • Armaflex Wärmedämmung am Verdampfer
  • Zubehör für den Kältebetrieb
    • Filtertrockner mit auswechselbaren Kartuschen
    • Schauglas zur Anzeige der Feuchte im Kältemittel
    • Magnetventile auf der Seite der Flüssigphase des Kältemittels (Modelle 700V bis 1200V)
    • Elektronische Expansionsventile
  • Regelungs- und Sicherheitskomponenten
    • Hoch- und Niederdruckfühler
    • Hochdruck-Sicherheitsventile
    • Fühler zur Regelung der Wassertemperatur
    • Frostschutzfühler am Verdampfer
    • Wasserseitiger Strömungswächter am Verdampfer ab Werk montiert
  • Schaltkasten
    • Sicherheits-Hauptschalter auf der Vorderseite
    • Steuerkreistransformator
    • Schutzschalter Verdichtermotor
    • Schaltschütze für Verdichtermotoren
    • Kennzeichnung der Kabel
    • Kennzeichnung der wichtigsten elektrischen Komponenten

Elektronisches Steuermodul 30WI

  • Regelung der Kalt- oder Warmwassertemperatur
  • Regelung der Wassertemperatur in Abhängigkeit von der Außentemperatur (Wasserkennlinie)
  • Regelung für Niedertemperaturspeicher
  • Verwaltung eines zweiten Sollwerts
  • Vollständige Steuerung der Verdichter mit Anlauframpe, Aufsummierung und Ausgleich der Betriebszeiten
  • Vorausschauende Selbstanpassungsfunktionen mit Einstellung der Regelung in Abhängigkeit von der Parameterabweichung
  • Teillastbetrieb in Kaskadenschaltung der Verdichter je nach Heiz- oder Kühlbedarf
  • Steuerung der Anlaufbegrenzung der Verdichter
  • Begrenzung der Betriebsweise in Abhängigkeit von der Außentemperatur
  • Diagnose der Betriebs- und Fehlerstatus
  • Fehlerspeicher mit abrufbarem Verlauf der 20 zuletzt aufgetretenen Fehler mit Einzelheiten zum Betriebsstatus zum Zeitpunkt des Auftretens des Fehlers
  • Master/Slave-Steuerung von 2 Maschinen parallel mit Betriebsstundenausgleich und automatischer Umschaltung im Störungsfall
  • Programmierbare Zeitsteuerung des Gerätes
  • Anzeige und Zugriff auf die Betriebsparameter mittels LCD-Display mit 4 Zeilen bis 24 Zeichen, mehrsprachig

Fernsteuerung

  • Automatiksteuerung
  • Umschaltung zwischen Sollwert 1 und Sollwert 2
  • Heiz-/Kühlbetriebs-Umschalter
  • Regelung des Sollwerts über 4-20-mA-Signal
  • Verdichter-Lastabwurf
  • Ansteuerung Wasserpumpe 1 und 2
  • Fehlersignal
  • Niedriger Schallpegel
  • Sehr niedriger Geräuschpegel
  • LON-, J-Bus- oder BACnet-Gateway
  • Master-/Slave-Betrieb
  • Elektronischer Starter
  • Fernbedienung
  • Energieverbrauchszähler
  • Kältemittel-Leckageerkennung
  • Phasenprüfer
Modelle für reinen Kühl- oder Heizbetrieb mit wassergekühltem Verflüssiger.
Schallschutzausführung:
a - Ausführung STANDARD
b - Ausführung LOW NOISE. Ummantelung der Verdichter
c - Version VERY LOW NOISE. Verkleidung der Verdichter mit schalldämmender Verkleidung

Allgemeine Beschreibung

  • Hermetische SCROLL-Verdichter
  • Kaltwasserverdampfer mit gelöteten Plattenwärmetauschern
  • Warmwasserverflüssiger mit gelöteten Plattenwärmetauschern
  • Elektrischer Schaltschrank für Leistungs- und Steuerkreis:
    • Stromversorgung 400V-Drehstrom-50Hz (+10 % / -10 %) + Erde
    • Serienmäßiger Transformator zur Versorgung des Fernsteuerkreises mit 230 V Wechselstrom, 50 Hz
  • Elektronisches Regelmodul 30WI Control

Konformität mit europäischen Normen und Richtlinien

  • Maschinen-Richtlinie 2006/42/EG
  • EMV-Richtlinie 2004/108/EG
  • EMV-Norm EN 61800-3 'C3'
  • Niederspannungsrichtlinie 2006/95/EG
  • RoHS 2011/65/EU
  • Druckgeräterichtlinie (DGRL) 97/23/EG
  • Maschinenrichtlinie EN 60-204 -1

Hauptbauteile

  • Verdichter
    • Sauggasgekühlter integrierter Motor
    • Motorschutz durch internen Wicklungsthermostat
    • Montage auf Schwingungsdämpfern
  • Verdampfer und Verflüssiger
    • Wärmetauscher aus hartgelöteten Platten.
    • Platten aus rostfreiem Stahl AISI 316
    • Optimiertes Plattenprofil für höchste Leistung
    • Armaflex Wärmedämmung am Verdampfer
  • Zubehör für den Kältebetrieb
    • Filtertrockner mit auswechselbaren Kartuschen
    • Schauglas zur Anzeige der Feuchte im Kältemittel
    • Magnetventile auf der Seite der Flüssigphase des Kältemittels (Modelle 700V bis 1200V)
    • Elektronische Expansionsventile
  • Regelungs- und Sicherheitskomponenten
    • Hoch- und Niederdruckfühler
    • Hochdruck-Sicherheitsventile
    • Fühler zur Regelung der Wassertemperatur
    • Frostschutzfühler am Verdampfer
    • Wasserseitiger Strömungswächter am Verdampfer ab Werk montiert
  • Schaltkasten
    • Sicherheits-Hauptschalter auf der Vorderseite
    • Steuerkreistransformator
    • Schutzschalter Verdichtermotor
    • Schaltschütze für Verdichtermotoren
    • Kennzeichnung der Kabel
    • Kennzeichnung der wichtigsten elektrischen Komponenten

Elektronisches Steuermodul 30WI

  • Regelung der Kalt- oder Warmwassertemperatur
  • Regelung der Wassertemperatur in Abhängigkeit von der Außentemperatur (Wasserkennlinie)
  • Regelung für Niedertemperaturspeicher
  • Verwaltung eines zweiten Sollwerts
  • Vollständige Steuerung der Verdichter mit Anlauframpe, Aufsummierung und Ausgleich der Betriebszeiten
  • Vorausschauende Selbstanpassungsfunktionen mit Einstellung der Regelung in Abhängigkeit von der Parameterabweichung
  • Teillastbetrieb in Kaskadenschaltung der Verdichter je nach Heiz- oder Kühlbedarf
  • Steuerung der Anlaufbegrenzung der Verdichter
  • Begrenzung der Betriebsweise in Abhängigkeit von der Außentemperatur
  • Diagnose der Betriebs- und Fehlerstatus
  • Fehlerspeicher mit abrufbarem Verlauf der 20 zuletzt aufgetretenen Fehler mit Einzelheiten zum Betriebsstatus zum Zeitpunkt des Auftretens des Fehlers
  • Master/Slave-Steuerung von 2 Maschinen parallel mit Betriebsstundenausgleich und automatischer Umschaltung im Störungsfall
  • Programmierbare Zeitsteuerung des Gerätes
  • Anzeige und Zugriff auf die Betriebsparameter mittels LCD-Display mit 4 Zeilen bis 24 Zeichen, mehrsprachig

Fernsteuerung

  • Automatiksteuerung
  • Umschaltung zwischen Sollwert 1 und Sollwert 2
  • Heiz-/Kühlbetriebs-Umschalter
  • Regelung des Sollwerts über 4-20-mA-Signal
  • Verdichter-Lastabwurf
  • Ansteuerung Wasserpumpe 1 und 2
  • Fehlersignal
  • Niedriger Schallpegel
  • Sehr niedriger Geräuschpegel
  • LON-, J-Bus- oder BACnet-Gateway
  • Master-/Slave-Betrieb
  • Elektronischer Starter
  • Fernbedienung
  • Energieverbrauchszähler
  • Kältemittel-Leckageerkennung
  • Phasenprüfer
