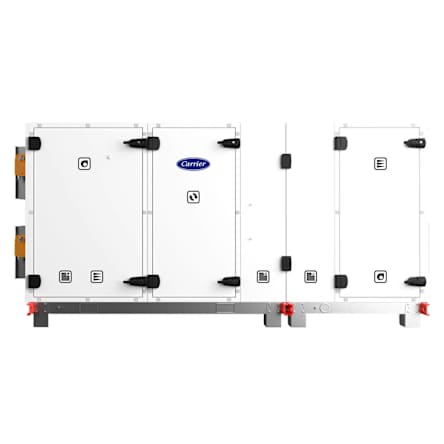

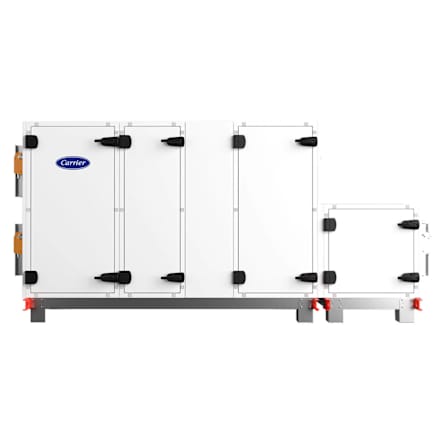

Centrale de traitement d’air double flux à haut rendement
39CP-X

Débit d'air : 300-25 000 m³/h

La centrale de traitement d'air double flux prête à l'emploi 39CP-X est bien plus qu'une simple unité de ventilation, grâce à sa grande souplesse en termes d'options et de configurations. Performances exceptionnelles et solutions évoluées au service de la qualité de l'air intérieur. Ces unités sont conçues pour une utilisation dans les applications suivantes : bâtiments administratifs, bureaux, établissements éducatifs, bibliothèques, centres communautaires, cafés, hôtels, restaurants, centres commerciaux, maisons de retraite, établissements de santé et logements collectifs.

Unité prête à l'emploi (régulation intégrée) avec communication IP native et serveur web
Classe A+ sur toute la gamme
Récupérateur de chaleur à haut rendement
Ventilateur à roue libre à hautes performances
Installation au sol, raccordements sur le côté

Les modèles disponibles sont les suivants :

39CP-X HP: échangeur thermique à plaques à contre-courant équipé d'une dérivation motorisée (6 tailles, 300 à 7500 m³/h)
39CP-X HR: échangeur thermique rotatif avec secteur de purge (11 tailles, 300 à 25 000 m³/h

Caisson

Panneaux à double paroi en tôles d'acier galvanisées sur les deux faces
Panneaux extérieurs prélaqués en gris RAL 7035
Classe M0/A1
Laine minérale, épaisseur 50 mm

Filtration

Filtres à charbon M5 HEE, F7, F9
Cellules filtrantes maintenues en compression par un système spécial assurant une étanchéité parfaite
Valeur d'encrassement surveillée par une sonde analogique et affichée au régulateur pour chaque étage de filtration

Ventilateurs

Ventilateur à roue libre entraîné par un moteur à commutation électronique avec variateur de vitesse intégré
Turbine métal ou composite

Échangeur thermique

Échangeur thermique à plaques à contre-courant avec dérivation motorisée pour freecooling et dégivrage (PX)
Échangeur thermique rotatif à haut rendement et contamination croisée réduite, avec secteur de purge (RX). Haut rendement et freecooling géré. Sorption en option. Vitesse constante ou variable

Options pour les batteries

Hydraulique (batteries chaudes, froides ou mixtes)
Batteries DX à détente directe (jusqu'à la taille 10 000)
Batteries électriques avec régulation proportionnelle
Combinaisons de 2 batteries intégrées, et jusqu'à 3 batteries (avec caisson additionnel)

Option pour section de mélange

Armoire électrique avec régulation
Communication IP native et serveur web

Registre formé de pales profilées (classe 1), motorisé par un servomoteur marche/arrêt avec rappel par ressort
Toiture pour installation extérieure
Coiffe pour l'air neuf et l'air extrait
Pieds réglables
Manchette souple
Accessoires pour batteries hydrauliques (vannes et actionneurs)
Sonde de qualité d’air CO₂
Sonde hygrométrique à la reprise
Détecteur de fumée
Sonde de pression au soufflage ou à la reprise (pour gérer la pression constante)
Caisson additionnel pour option supplémentaire (batteries, filtres)

Communication IP native et serveur web avec synoptique
Horloge (jusqu'à 6 programmes hebdomadaires et 6 programmes annuels : température et ventilation en mode confort/éco, arrêt, rafraîchissement nocturne et protection antigel)
Surveillance de l'encrassement de tous les filtres
Gestion de la ventilation (débit d'air maintenu constant par compensation de l'encrassement des filtres ; monozone avec volume d'air constant ou variable régulé par sondes de qualité, ou multizone avec pression d'alimentation constante ou air soufflé et repris constant)
Sécurité
Alarmes
Gestion de l'énergie et surveillance du rendement
Régulation de la température ; contrôle hygrométrique, gestion de la récupération de chaleur, pilotage de la section de mélange
Entrées/sorties additionnelles
