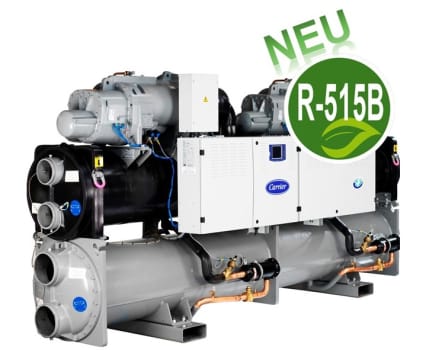

AquaForce^® - Wassergekühlter Schrauben-Flüssigkeitskühler & Wasser/Wasser-Schrauben-Wärmepumpe mit Kältemittel HFO R-1234-ze oder R-515B
30XWHPZE

Allgemeine Beschreibung

• Doppelrotor-Schraubenverdichter mit einem Schieber zur Leistungsregelung;
• PUREtec™-Kältemittel R-1234-ze oder Kältemittel R-515B
• Das SmartVu™-Steuerungssystem
• Geflutete Wärmetauscher, mechanisch zu reinigen
• Temperaturen am Verdampferaustritt bis 3,3°C
• Kann bei Betrieb als Wärmepumpe auf der Verflüssigerseite bis zu 55 °C (optional 70 °C) liefern

Flüssigkeitskühler serie 30XW-P R-515B

Das Kältemittel R-515B erfüllt schon heute die strengen Anforderungen zur CO2 Reduzierung der F-Gase Richtlinie bis mindestens ins Jahr 2030. Auf Grund der Klassifizierung als A1 Kältemittel kann auf ex-Schutz Maßnahmen im Maschinenraum verzichtet werden. Ein Testlauf im Werk des Herstellers ist vorgeschrieben. Umgebungstemperaturen von bis zu 65°C im Stillstand sind zugelassen.

Die Kältemaschine ist qualifiziert nach EN14511-3 :2011 und besitzt die Eurovent Energie-Klasse A.

Kältemittel R-515B : das wirklich zukunftssichere A1 Kältemittel für Schrauben Kaltwassersätze zur Innenaufstellung:

• Effizientestes A1 Kältemittel für Schraubenverdichter im Klimabereich
• Geringe Umweltauswirkungen GWP =293
• Reduziert die notwendigen Dichtheitskontrollen
• Sichere Verfügbarkeit
• Beste Energieeffizienz
• Sicher -> nicht entflammbar

Carrier ist der erste führende Hersteller der R-515B in Schrauben Kaltwassersätzen auf dem Markt bringt (Stand Juni 2020). Weitere Produkte mit Kältemittel R-515B: Wassergekühlter Flüssigkeitskühler, 30XW-VZE/30XWHVZE

Niedriger Energieverbrauch

• Erfüllen die Mindestanforderungen an die Energieeffizienz für Heizgeräte der europäischen Ökodesign-Richtlinie, die im September 2015 in Kraft getreten ist
• COP von bis zu 6,7 und SCOP von bis zu 6,5
• Doppelrotor-Schraubenverdichter mit Hochleistungsmotor und Schieber zur Leistungsregelung, der eine exakte Anpassung der Kühlleistung an die Last gestattet
• Rohrbündel-Tauchwärmetauscher mit erhöhtem Wärmeaustausch-Wirkungsgrad
• Elektronisches Expansionsventil, das einen Betrieb bei niedrigerem Verflüssigungsdruck und eine verbesserte Nutzung der Verdampfer-Wärmeaustauschfläche ermöglicht
• Economiser-System mit einem elektronischen Expansionsventil zur Steigerung der Kälteleistung

Niedrige Betriebsschallpegel

• Schalldämpfer in der Heißgasleitung nach dem Verdichter
• Schalldämpfer in der Economiser-Rücklaufleitung
• Schalldämmung an allen Bauteilen, die höhere Geräuschemission erzeugen
• Weiter reduzierter Gesamtschallpegel des Gerätes bei Auswahl von Option 257

Schnelle und einfache Installation

• Kompakte Konstruktion
• Vereinfachte elektrische Anschlüsse
• Vereinfachte Hydraulikanschlüsse
• Schnelle Inbetriebnahme

Umweltschutz

• Zukunftssicheres HFO-Kältemittel R-1234-ze mit einem Treibhauspotential nahezu null (GWP < 1) und einem Ozonabbaupotential von null (ODP = 0)
• Oder effizientestes A1 Kältemittel R-515B für Schraubenverdichter im Klimabereich (geringe Umweltauswirkungen GWP =293)
• Leckagesicherer Kältemittelkreis

Hohe Zuverlässigkeit und einfache Wartung

• Ständige verbesserte Leistung und die bekannte Qualität und Verlässlichkeit der Carrier-Produkte
• Um die Wahrscheinlichkeit von Ausfällen weitestgehend zu minimieren, werden alle wichtigen Komponenten mit dem Kältemittel R-1234-ze oder R-515B getestet und dies auch in konstruktiver Hinsicht berücksichtigt
• Industrielle Schraubenverdichter mit überdimensionierten Lagern und sauggasgekühltem Motor
• Alle Verdichterkomponenten sind vor Ort leicht zugänglich und verursachen deshalb keine langen Stillstandszeiten
• Zwei unabhängige Kältemittelkreise (ab 1000 kW) - der zweite übernimmt automatisch den Betrieb, wenn der erste ausfällt und garantiert so einen ununterbrochenen Teillast-Kühlbetrieb unter allen Umständen
• Autoadaptive Regelung
• Außerordentlich harte Langzeittests

Sichere Konstruktion

• Ein spezielles Polyolesteröl, das von Carrier zum Einsatz mit HFO-1234-ze oder R-515B zertifiziert wurde, gewährleistet eine zuverlässige Schmierung des Lagers
• Spezielle Dichtungen am Verdichter, die kompatibel sind zu HFO-1234-ze oder R-515B und von Carrier getestet und freigegeben wurden
• Neue Überströmventile, die für den Betrieb mit HFO-1234-ze oder R-515B entwickelt wurden
• Spezieller Schaltkasten mit verstärkter Abdichte und einem integrierten Gebläse, das zur Vermeidung von Zündgefahren für einen ständigen Luftüberdruck sorgt
• Neue Regelalgorithmen
• Spezifische Dokumentation mit allen Installations-, Betriebs-, Wartungs- und Sicherheitsanweisungen

06T-Doppel-Schraubenverdichter

• Mit besonders kräftig dimensionierten Wälzlagern, die für einen zuverlässigen und dauerhaften Betrieb selbst bei maximaler Belastung öldruckgeschmiert sind
• Optimale Anpassung der Verdichter-Kühlleistung
• Bei einer Störung schaltet der Verdichter nicht ab, sondern arbeitet mit reduzierter Leistung weiter (lastfreier Betrieb)
• Der Schalldämpfer in der Druckgasleitung sorgt für eine beträchtliche Reduzierung der Druckstöße im Heißgas und somit auch des Geräuschpegels
• Am Verflüssiger ist ein Ölabscheider installiert, der die im Kältekreis umlaufende Ölmenge auf ein Minimum senkt und das Öl wieder dem Verdichter zuführt

• SEER 12/7 °C bis 7,3
• SEPR 12/7 °c bis 9,3

SmartVu™ Regelung

• Intuitives und benutzerfreundliches 4.3-Zoll-Farbdisplay
• 10 Sprachen verfügbar
• Einfacher Zugriff auf die Regelung
• Passwortschutz
• Nachtbetrieb
• Energiemanagement

Fernsteuerung (Standard)

• Einfacher Zugang über das Internet
• Vielfältige Möglichkeiten zur Fernsteuerung, -überwachung und -diagnose
• Optionale Kommunikations-Gateways
• Steuerung der Verflüssigerpumpen
• Start/Stopp des Gerätes
• Verwaltung von zwei Sollwerten
• Einstellung der Lastbegrenzung
• Betriebsanzeige
• Alarmanzeige

Fernsteuerung (Option EMM)

• Erweiterte Fernsteuerungsmöglichkeiten: Raumtemperatur, Sollwertkorrektur usw.

• Niedrig konzentrierte Glykollösung für Temperaturen bis -3 °C
• Master-/Slave-Betrieb
• Ein einzelner Stromanschlusspunkt
• Leistungs-/Steuerstromkreis für Verdampferpumpe
• Leistungs-/Steuerungskreis für eine Verdampfer-Doppelpumpe
• Leistungs-/Steuerstromkreis für Verflüssigerpumpe
• Wärmedämmung für Verflüssiger
• Wartungsventilsatz
• LON-, J-Bus- oder BACnet-Gateway
• Hohe Verflüssigungstemperatur
• Begrenzung der Verflüssigertemperatur
• Regelung von Systemen mit niedriger Verflüssigungstemperatur
• Touch-Pilot-Regelung, 7-Zoll-Benutzerschnittstelle
• Niedriger Schallpegel
• Carrier Connected Services
