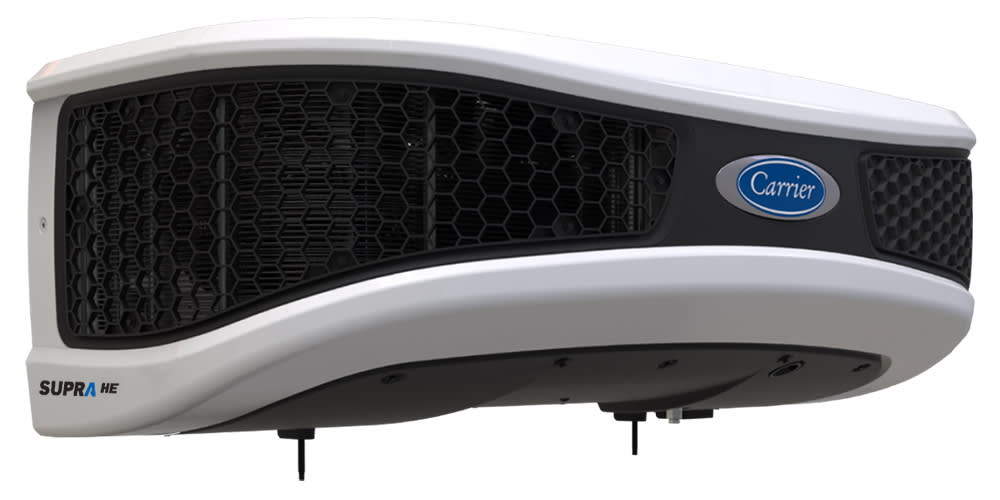

Supra^® HE - Unités de réfrigération pour camions

UNE RÉFRIGÉRATION EFFICACE ET SILENCIEUSE

Mono-température et multi-température

Série Supra HE : performance et haute efficacité

La série Supra HE doit son efficacité décuplée et son design compact simplifié à sa combinaison de sous-systèmes mécaniques et électriques, ce qui en fait une solution très polyvalente. Encore plus silencieux, compact et léger, ce groupe excelle dans les conditions ambiantes extrêmes pour garantir un temps de disponibilité et une fiabilité maximum, tout en assurant un retour sur investissement rapide.

Désormais disponible en version multi-température, le Supra HE vous offre toute la polyvalence dont vous avez besoin pour le transport sous température contrôlée.

Entièrement compatible avec le carburant alternatif HVO, la gamme Supra HE vous permet de réduire les émissions CO2 du moteur jusqu'à -80 % (source : ADEM).

Les atouts du Supra HE

COMPACT ET LÉGER

-157 kg*: UN DESIGN INGÉNIEUX POUR UNE MEILLEURE EFFICACITÉ

*Entre le Supra HE 9 et le Supra 1050.

UNE MOINDRE CONSOMMATION DE CARBURANT

-29%*: MEILLEURE CONSOMMATION DE SA CATÉGORIE

SILENCIEUX

-2 dB*: UNE CONCEPTION AU SERVICE DU SILENCE

MEILLEURE DISPONIBILITÉ

Intervalle de maintenance de 2 000 heures : disponibilité optimale

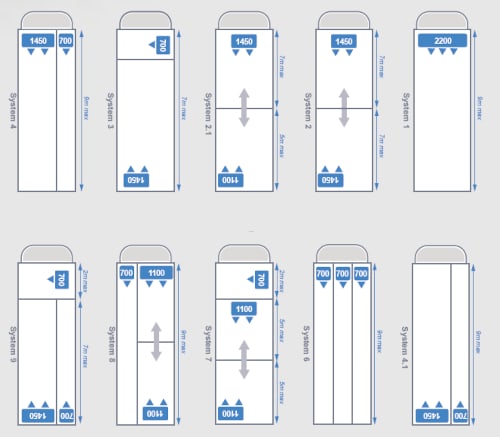

MULTI-TEMPÉRATURE

Grâce à leur architecture et à leur logique multi-température d’avant-garde, les groupes Supra HE MT peuvent gérer simultanément le refroidissement et le chauffage (via un chauffage électrique indépendant), ce qui permet d'obtenir un point de consigne de la température réellement indépendant et un contrôle précis de la température, offrant ainsi une flexibilité totale pour les applications de fret.

En combinant ces groupes à l’un des nombreux évaporateurs à distance disponibles, il devient possible de créer plusieurs zones de température dans un seul camion, et ainsi assurer des conditions de stockage optimales pour une grande variété de marchandises. Avec de nombreuses options de configuration et de disposition, les groupes Supra HE MT offrent une polyvalence inégalée pour s'adapter aux exigences de transport les plus complexes.

Nouvelle architecture

TECHNOLOGIE SEMI-ÉLECTRIQUE

Cette conception est principalement axée sur l'optimisation de l'efficacité globale du système afin de réduire drastiquement la consommation d'énergie, conformément aux priorités fixées à l’échelle mondiale sur les prochaines décennies. Pour ce faire, les raccordements énergétiques ont été perfectionnés et les principaux composants ont été repensés avec un encombrement minimal.

VENTILATEURS À VITESSE VARIABLE

Le groupe Supra HE est doté d'un condenseur à vitesse variable avec un système de ventilateur CC conçu pour optimiser l'équilibre entre la consommation d'énergie, la vitesse de rotation du ventilateur et la condensation du réfrigérant.

NOUVEAU GROUPE MOTOPROPULSEUR

Le nouveau groupe motopropulseur utilise une architecture à accouplement direct pour réduire le nombre de pièces mobiles, et ainsi limiter le bruit et accroître la fiabilité. Sa conception encore plus légère et compacte optimise l'efficacité, réduit la consommation de carburant et améliore la vitesse de fonctionnement, pour des performances et une durabilité d’exception. En outre, tous les groupes Supra HE peuvent fonctionner avec le carburant HVO.

BOUCLE DE RÉFRIGÉRANT

La nouvelle boucle de réfrigérant a été conçue pour une efficacité optimisée : réduction de la charge de réfrigérant jusqu'à 40 %, aucun risque de fuite grâce au nombre de joints brasés réduit de 30 %, et une précision de température améliorée pour un contrôle précis dans n'importe quel environnement.

Voir la gamme complète Supra HE

Brochures

English	German	French	Spanish
Italian	Portuguese	Dutch	Polish
Danish	Swedish	Norwegian	Finnish
Czech	Russian	Arabic	Turkish

Operators Manual

Supra HE 6

Carrier Supra HE Truck Refrigeration Unit

Cooling Capacity

Model		Supra HE 6	Supra HE 6 R	Supra HE 6 Silent	Supra HE 6 Nordic Silent
Diesel - High Speed	0°C/30°C	6300 W
	-20°C/30°C	3570 W
Diesel - Low Speed	0°C/30°C	4320 W
	-20°C/30°C	3090 W
Standby - 400V/3/50 Hz	0°C/30°C	5030 W	—	5030 W	5030 W
	-20°C/30°C	2760 W	—	2760 W	2760 W

Heating Capacity

Model	Supra HE 6	Supra HE 6 R	Supra HE 6 Silent	Supra HE 6 Nordic Silent
Diesel - High Speed	4180 W	4180 W	4180 W	6790 W
Standby - 400V/3/50 Hz	2070 W	—	2070 W	3870 W

Airflow

Model	Supra HE 6	Supra HE 6 R	Supra HE 6 Silent	Supra HE 6 Nordic Silent
Diesel	2571 m³/hr
400V/3/50 Hz	2571 m³/hr	—	2571 m³/hr	2571 m³/hr

ATP Compliant

Model		Supra HE 6	Supra HE 6 R	Supra HE 6 Silent	Supra HE 6 Nordic Silent
		M956

Weight

Model		Supra HE 6	Supra HE 6 R	Supra HE 6 Silent	Supra HE 6 Nordic Silent
		431 kg	383 kg	442 kg	446 kg

Dimensions

Model		Supra HE 6	Supra HE 6 R	Supra HE 6 Silent	Supra HE 6 Nordic Silent
Height x Width x Depth		615 x 1914 x 815 mm

Box Size Recommendation

Model		Supra HE 6	Supra HE 6 R	Supra HE 6 Silent	Supra HE 6 Nordic Silent
+0°C	+30°C	52 m³
	+40°C	38 m³
-20°C	+30°C	41 m³
	+40°C	33 m³

Sound Emissions

Model	Supra HE 6	Supra HE 6 R	Supra HE 6 Silent	Supra HE 6 Nordic Silent
Sound Power (Power Lwa)	95.0 dB	95.0 dB	93.0 dB	93.0 dB
Diesel - High Speed Pressure	67.0 dB	67.0 dB	65.3 dB	65.3 dB
Diesel - Low Speed Pressure	—	—	—	—
Standby - 400V/3/50 Hz Pressure	59.9 dB	—	58.8 dB	58.8 dB

Components

Model		Supra HE 6	Supra HE 6 R	Supra HE 6 Silent	Supra HE 6 Nordic Silent
Engine	Displacement	482 cc
	Cylinders	2
Motor	Voltage	400V/3/50Hz	—	400V/3/50Hz	400V/3/50Hz
	Power	5.5 kW	—	5.5 kW	5.5 kW
Compressor	Techno	Reciprocating
	Model	O5K2
Controls		APX

Refrigerant

Model	Supra HE 6	Supra HE 6 R	Supra HE 6 Silent	Supra HE 6 Nordic Silent
Type	R452A
Charge	3.0 kg

Supra HE 8

Cooling Capacity

Model		Supra HE 8	Supra HE 8 R	Supra HE 8 Silent	Supra HE 8 Nordic Silent
Diesel - High Speed	0°C/30°C	7710 W
	-20°C/30°C	3950 W
Diesel - Low Speed	0°C/30°C	6300 W
	-20°C/30°C	3730 W
Standby - 400V/3/50 Hz	0°C/30°C	6250 W	—	6250 W	6250 W
	-20°C/30°C	3490 W	—	3490 W	3490 W

Heating Capacity

Model	Supra HE 8	Supra HE 8 R	Supra HE 8 Silent	Supra HE 8 Nordic Silent
Diesel - High Speed	5730 W	5730 W	5730 W	8760 W
Standby - 400V/3/50 Hz	2990 W	—	2990 W	4670 W

Airflow

Model	Supra HE 8	Supra HE 8 R	Supra HE 8 Silent	Supra HE 8 Nordic Silent
Diesel	2577 m³/hr
400V/3/50 Hz	2577 m³/hr	—	2577 m³/hr	2577 m³/hr

ATP Compliant

Model		Supra HE 8	Supra HE 8 R	Supra HE 8 Silent	Supra HE 8 Nordic Silent
		M954

Weight

Model		Supra HE 8	Supra HE 8 R	Supra HE 8 Silent	Supra HE 8 Nordic Silent
		440 kg	390 kg	451 kg	459 kg

Dimensions

Model		Supra HE 8	Supra HE 8 R	Supra HE 8 Silent	Supra HE 8 Nordic Silent
Height x Width x Depth		615 x 1915 x 815 mm

Box Size Recommendation

Model		Supra HE 8	Supra HE 8 R	Supra HE 8 Silent	Supra HE 8 Nordic Silent
+0°C	+30°C	62 m³
	+40°C	45 m³
-20°C	+30°C	45 m³
	+40°C	36 m³

Sound Emissions

Model	Supra HE 8	Supra HE 8 R	Supra HE 8 Silent	Supra HE 8 Nordic Silent
Sound Power (Power Lwa)	96.0 dB	96.0 dB	93.0 dB	93.0 dB
Diesel - High Speed Pressure	67.6 dB	67.6 dB	64.9 dB	64.9 dB
Standby - 400V/3/50 Hz Pressure	61.0 dB	—	59.0 dB	59.0 dB
Piek compliant <60 dB	No	—	No	No

Components

Model		Supra HE 8	Supra HE 8 R	Supra HE 8 Silent	Supra HE 8 Nordic Silent
Engine	Displacement	719 cc
	Cylinders	3
Motor	Voltage	400V/3/50Hz	—	400V/3/50Hz	400V/3/50Hz
	Power	5.5 kW	—	5.5 kW	5.5 kW
Compressor	Techno	Reciprocating
	Model	O5K2
Controls		APX

Refrigerant

Model	Supra HE 8	Supra HE 8 R	Supra HE 8 Silent	Supra HE 8 Nordic Silent
Type	R452A
Charge	3.0 kg

Supra HE 9

Cooling Capacity

Model		Supra HE 9	Supra HE 9 R	Supra HE 9 Silent	Supra HE 9 Nordic Silent
Diesel - High Speed	0°C/30°C	9020 W
Diesel - High Speed	-20°C/30°C	5390 W
Standby - 400V/3/50 Hz	0°C/30°C	7410 W	—	7410 W	7410 W
Standby - 400V/3/50 Hz	-20°C/30°C	4600 W	—	4600 W	4600 W

Heating Capacity

Model	Supra HE 9	Supra HE 9 R	Supra HE 9 Silent	Supra HE 9 Nordic Silent
Diesel - High Speed	6310 W	TBC	TBC	9440 W
Standby - 400V/3/50 Hz	3720 W	—	TBC	8580 W

Airflow

Model	Supra HE 9	Supra HE 9 R	Supra HE 9 Silent	Supra HE 9 Nordic Silent
Diesel	2445 m³/hr
400V/3/50 Hz	2445 m³/hr	—	2445 m³/hr	2445 m³/hr

ATP Compliant

Model		Supra HE 9	Supra HE 9 R	Supra HE 9 Silent	Supra HE 9 Nordic Silent
		M967

Weight

Model		Supra HE 9	Supra HE 9 R	Supra HE 9 Silent	Supra HE 9 Nordic Silent
		460 kg	412 kg	471 kg	480 kg

Dimensions

Model		Supra HE 9	Supra HE 9 R	Supra HE 9 Silent	Supra HE 9 Nordic Silent
Height x Width x Depth		615 x 1915 x 815 mm

Box Size Recommendation

Model		Supra HE 9	Supra HE 9 R	Supra HE 9 Silent	Supra HE 9 Nordic Silent
+0°C	+30°C	71 m³
	+40°C	50 m³
-20°C	+30°C	57 m³
	+40°C	44 m³

Sound Emissions

Model	Supra HE 9	Supra HE 9 R	Supra HE 9 Silent	Supra HE 9 Nordic Silent
Sound Power (Power Lwa)	96.0 dB	96.0 dB	94.0 dB	94.0 dB
Diesel - High Speed Pressure	68.1 dB	68.1 dB	66.3 dB	66.3 dB
Standby - 400V/3/50 Hz Pressure	62.9 dB	—	61.2 dB	61.2 dB
Piek compliant <60 dB	No	No	No	No

Components

Model		Supra HE 9	Supra HE 9 R	Supra HE 9 Silent	Supra HE 9 Nordic Silent
Engine	Displacement	719 cc
	Cylinders	3
Motor	Voltage	400V/3/50Hz	—	400V/3/50Hz	400V/3/50Hz
	Power	5.5 kW	—	5.5 kW	5.5 kW
Compressor	Techno	Reciprocating
	Model	O5K4
Controls		APX

Refrigerant

Model	Supra HE 9	Supra HE 9 R	Supra HE 9 Silent	Supra HE 9 Nordic Silent
Type	R452A
Charge	3.2 kg

Supra HE 11

Cooling Capacity

Model		Supra HE 11	Supra HE 11 R	Supra HE 11 Silent	Supra HE 11 Nordic Silent
Diesel - High Speed	0°C/30°C	10810 W
	-20°C/30°C	5930 W
Diesel - Low Speed	0°C/30°C	10450 W
	-20°C/30°C	5860 W
Standby - 400V/3/50 Hz	0°C/30°C	8810 W	—	8810 W	8810 W
	-20°C/30°C	5520 W	—	5520 W	5520 W

Heating Capacity

Model	Supra HE 11	Supra HE 11 R	Supra HE 11 Silent	Supra HE 11 Nordic Silent
Diesel - High Speed	9670 W	9670 W	9670 W	10490 W
Standby - 400V/3/50 Hz	5440 W	—	5440 W	6700 W

Airflow

Model	Supra HE 11	Supra HE 11 R	Supra HE 11 Silent	Supra HE 11 Nordic Silent
Diesel	3346 m³/hr
400V/3/50 Hz	3346 m³/hr	—	3346 m³/hr	3346 m³/hr

ATP Compliant

Model		Supra HE 11	Supra HE 11 R	Supra HE 11 Silent	Supra HE 11 Nordic Silent
		M1068

Weight

Model		Supra HE 11	Supra HE 11 R	Supra HE 11 Silent	Supra HE 11 Nordic Silent
		500 kg	465 kg	512 kg	520 kg

Dimensions

Model		Supra HE 11	Supra HE 11 R	Supra HE 11 Silent	Supra HE 11 Nordic Silent
Height x Width x Depth		615 x 1915 x 815 mm

Box Size Recommendation

Model		Supra HE 11	Supra HE 11 R	Supra HE 11 Silent	Supra HE 11 Nordic Silent
+0°C	+30°C	79 m³
	+40°C	63 m³
-20°C	+30°C	68 m³
	+40°C	54 m³

Sound Emissions

Model	Supra HE 11	Supra HE 11 R	Supra HE 11 Silent	Supra HE 11 Nordic Silent
Sound Power (Power Lwa)	97.0 dB	97.0 dB	94.5 dB	94.5 dB
Diesel - High Speed Pressure	67.8 dB	67.8 dB	66.6 dB	66.6 dB
Standby - 400V/3/50 Hz Pressure	62.5 dB	—	62.2 dB	62.2 dB

Components

Model		Supra HE 11	Supra HE 11 R	Supra HE 11 Silent	Supra HE 11 Nordic Silent
Engine	Displacement	1123 cc
	Cylinders	3
Motor	Voltage	400V/3/50Hz	—	400V/3/50Hz	400V/3/50Hz
	Power	7.5 kW	—	7.5 kW	7.5 kW
Compressor	Techno	Reciprocating
	Model	O5K4
Connectivity		Lynx
Controls		APX

Refrigerant

Model	Supra HE 11	Supra HE 11 R	Supra HE 11 Silent	Supra HE 11 Nordic Silent
Type	R452A
Charge	3.8 kg

Supra HE 13

Cooling Capacity

Model		Supra HE 13	Supra HE 13 R	Supra HE 13 Silent	Supra HE 13 Nordic Silent
Diesel - High Speed	0°C/30°C	12010 W
	-20°C/30°C	6690 W
Diesel - Low Speed	0°C/30°C	9900 W
	-20°C/30°C	6350 W
Standby - 400V/3/50 Hz	0°C/30°C	10170 W	—	10170 W	10170 W
	-20°C/30°C	5980 W	—	5980 W	5980 W

Heating Capacity

Model	Supra HE 13	Supra HE 13 R	Supra HE 13 Silent	Supra HE 13 Nordic Silent
Diesel - High Speed	10840 W	10840 W	10840 W	13150 W
Standby - 400V/3/50 Hz	5540 W	—	5540 W	7440 W

Airflow

Model	Supra HE 13	Supra HE 13 R	Supra HE 13 Silent	Supra HE 13 Nordic Silent
Diesel	3074 m³/hr
400V/3/50 Hz	3074 m³/hr	3211 m³/hr	3074 m³/hr	3074 m³/hr

ATP Compliant

Model		Supra HE 13	Supra HE 13 R	Supra HE 13 Silent	Supra HE 13 Nordic Silent
		M1070

Weight

Model		Supra HE 13	Supra HE 13 R	Supra HE 13 Silent	Supra HE 13 Nordic Silent
		502 kg	467 kg	514 kg	522 kg

Dimensions

Model		Supra HE 13	Supra HE 13 R	Supra HE 13 Silent	Supra HE 13 Nordic Silent
Height x Width x Depth		615 x 1915 x 815 mm

Box Size Recommendation

Model		Supra HE 13	Supra HE 13 R	Supra HE 13 Silent	Supra HE 13 Nordic Silent
+0°C	+30°C	85 m³
	+40°C	68 m³
-20°C	+30°C	74 m³
	+40°C	58 m³

Sound Emissions

Model	Supra HE 13	Supra HE 13 R	Supra HE 13 Silent	Supra HE 13 Nordic Silent
Sound Power (Power Lwa)	97.0 dB	95.0 dB	95.5 dB	95.5 dB
Diesel - High Speed Pressure	68.4 dB	68.4 dB	67.5 dB	67.5 dB
Standby - 400V/3/50 Hz Pressure	63.4 dB	—	62.5 dB	62.5 dB

Components

Model		Supra HE 13	Supra HE 13 R	Supra HE 13 Silent	Supra HE 13 Nordic Silent
Engine	Displacement	1123 cc
	Cylinders	3
Motor	Voltage	400V/3/50Hz	—	400V/3/50Hz	400V/3/50Hz
	Power	7.5 kW	—	7.5 kW	7.5 kW
Compressor	Techno	Reciprocating
	Model	O5K4
Controls		APX

Refrigerant

Model	Supra HE 13	Supra HE 13 R	Supra HE 13 Silent	Supra HE 13 Nordic Silent
Type	R452A
Charge	3.9 kg

Supra® HE - Unités de réfrigération pour camions

UNE RÉFRIGÉRATION EFFICACE ET SILENCIEUSE

Mono-température et multi-température

Série Supra HE : performance et haute efficacité

Les atouts du Supra HE

COMPACT ET LÉGER

UNE MOINDRE CONSOMMATION DE CARBURANT

SILENCIEUX

MEILLEURE DISPONIBILITÉ

MULTI-TEMPÉRATURE

Nouvelle architecture

TECHNOLOGIE SEMI-ÉLECTRIQUE

VENTILATEURS À VITESSE VARIABLE

NOUVEAU GROUPE MOTOPROPULSEUR

BOUCLE DE RÉFRIGÉRANT

Voir la gamme complète Supra HE

Brochures

Operators Manual

Supra HE 6

Supra HE 8

Supra HE 9

Supra HE 11

Supra HE 13

Supra^® HE - Unités de réfrigération pour camions
